| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | ELECMAN |
| Certification: | UL |
| Numéro de modèle: | IMC |
| Quantité de commande min: | 100 PCs |
| Prix: | Negotiate |
| Détails d'emballage: | Emballé par paquets avec le sac tissé |
| Délai de livraison: | 30 JOURS |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10000 PCs/jour |
| Matériel: | Acier Carbone | Finition extérieure: | Chaud plongé galvanisé et Pré-galvanisé |
|---|---|---|---|
| Le type: | Épaisseur moyenne, filetée | Taille: | pouce de 1/2 - 4 pouces |
| Couleur: | éclats | Utilisation: | Installation de fils électriques |
| Surligner: | Conduit intermédiaire en métal de l'UL 1242,Conduit en métal d'intermédiaire de l'acier au carbone IMC,1 dans IMC le conduit intermédiaire en métal |
||

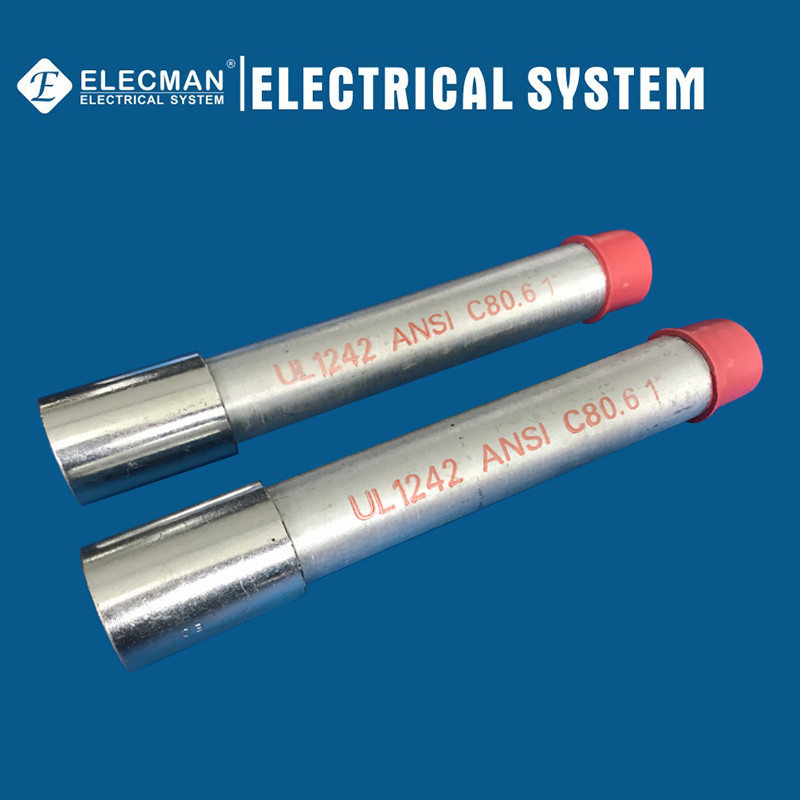

ELECMAN ® UL 1242 1 pouce Conducteur métallique intermédiaire (conducteur IMC) Conducteur de câble électrique
Applications
Le produit doit être présenté sous forme d'une couche d'huile de lin.Le conduit IMC est économique à installer. Il est facile à couper, plier et joindre pour des voies de traction lisses et continues et un tirage rapide du fil. Il est plus léger que le rigide pour économiser sur le coût des matériaux,économiser de l'acier et du fretLe conduit IMC permet une manipulation et une installation plus rentables et économise l'énergie des électriciens.Le conduit IMC a un diamètre intérieur plus grand que Rigid pour rendre le tirage du fil beaucoup plus facileLe conduit IMC est plus "rigide" que le conduit Rigid pour fournir une meilleure protection du câblage dans de nombreuses applications.
Caractéristiques
Certifications et conformités
ELECMAN ®UL1242 ANSI C80.6 conduits électriques 3/4 pouces IMCdoivent être en acier au carbone, soudés électriquement, galvanisés et fabriqués selon les spécifications suivantes:
Données de spécifications
ELECMAN ®UL1242 ANSI C80.6 conduits électriques 3/4 pouces IMCsont répertoriés selon la norme UL 1242 et fabriqués conformément à l'ANSI C80.6. les détails doivent être conformes au tableau 1.
| Tableau 1 | |||||||
| Le chat. | Taille des échanges | Diamètre extérieur | Épaisseur de paroi | Longueur | |||
| Dans. | mm | Dans. | mm | Les pieds | mm | ||
| Résultats de l'enquête | Une demi-pouce. | 0.815 | 20.70 | 0.077 | 1.97 | 10 | 3050 |
| Le montant de la subvention est calculé en fonction de l'évolution de la situation. | 3/4" | 1.029 | 26.26 | 0.082 | 2.1 | 10 | 3050 |
| CMI100 | 1 pouce | 1.290 | 32.77 | 0.092 | 2.35 | 10 | 3050 |
| Résultats des tests | 1 à 4 pouces. | 1.638 | 41.59 | 0.094 | 2.41 | 10 | 3050 |
| CMI 150 | 1 à 2 pouces | 1.883 | 47.82 | 0.100 | 2.54 | 10 | 3050 |
| Le numéro de série | 2 " | 2.360 | 59.93 | 0.105 | 2.67 | 10 | 3050 |
| Résultats des tests | 2 1/2 " | 2.857 | 72.57 | 0.150 | 3.81 | 10 | 3050 |
| Résultats des tests | 3 pouces | 3.476 | 88.29 | 0.150 | 3.81 | 10 | 3050 |
| Le code IMC350 | 3 et 1/2 " | 3.971 | 100.86 | 0.150 | 3.81 | 10 | 3050 |
| CMI400 | 4 pouces | 4.466 | 113.44 | 0.150 | 3.81 | 10 | 3050 |
| Note: Tolérance applicable | |||||||
| Longueur: 10 pieds ± 1 / 4 pouces. 3050 mm ± 6,35 mm. | |||||||
| Différentes épaisseurs ou longueurs sont disponibles. | |||||||
Matière première
Le conduit métallique intermédiaire ELECMAN® (IMC) est fabriqué à partir d'acier structural au carbone (Q195).
Composition chimique
Le type d'acier et sa composition chimique (analyse de fusion) doivent être conformes au tableau 2.
| Tableau 2 | |||||||
| Le type | Grade | Composition chimique, en % | Méthode de désoxydation | ||||
| C | Nom de l'entreprise | Je sais. | S | P | |||
| Nombre maximal | |||||||
| Quatrième partie | - | 0.06 à 0.12 | 0.25 à 0.50 | 0.3 | 0.05 | 0.045 | F, b, Z |
Processus de fabrication
ELECMAN® Intermediate Metal Conduit (IMC) est fabriqué selon le procédé de production suivant:
Contrôle de la qualité
Chaque personne d'ELECMAN sait profondément que la valeur fondamentale d'ELECMAN est de fournir des produits de haute qualité aux clients, c'est pourquoi les services de contrôle qualité d'ELECMAN ont un processus de contrôle de qualité très strict,de la matière première aux produits, ELECMAN QC département superviser chaque processus, assurez-vous que chaque processus suit la norme, pour les conduits IMC, département QC besoin d'inspecter les dimensions, ligne de soudage,revêtements en zinc et caractéristique de flexion.
Informations sur l'emballage
Les conduits IMC sont emballés dans des paquets avec des sacs tissés, nous pouvons également mettre des clients sur les tuyaux, sur les sacs tissés,Nous mettrons un gros autocollant avec des informations détaillées pour les clients pour distinguer les différentes taillesPour les informations d'emballage habituelles, veuillez consulter le tableau 2.
| Tableau 2 | ||||||
| Le chat. | Taille des échanges | Une surdose. | Épaisseur | Le poids | Emballage | |
| mm | mm | en kg | pièces/petit paquet | petit groupe/grand groupe | ||
| Résultats de l'enquête | Une demi-pouce. | 20.70 | 1.97 | 2.780 | 10 | 25 |
| Le montant de la subvention est calculé en fonction de l'évolution de la situation. | 3/4" | 26.26 | 2.10 | 3.790 | 10 | 15 |
| CMI100 | 1 pouce | 32.77 | 2.35 | 5.380 | 5 | 15 |
| Résultats des tests | 1 à 4 pouces. | 41.59 | 2.41 | 7.130 | 3 | 10 |
| CMI 150 | 1 à 2 pouces | 47.82 | 2.54 | 8.650 | 3 | 10 |
| Le numéro de série | 2 " | 59.93 | 2.67 | 11.490 | 3 | 10 |
| Résultats des tests | 2 1/2 " | 72.57 | 3.81 | 19.700 | 1 | 20 |
| Résultats des tests | 3 pouces | 88.29 | 3.81 | 24.200 | 1 | 20 |
| Le code IMC350 | 3 et 1/2 " | 100.86 | 3.81 | 27.380 | 1 | 20 |
| CMI400 | 4 pouces | 113.44 | 3.81 | 31.370 | 1 | 20 |
| Note: peut être emballé selon les exigences de l'emballage du client | ||||||
